黄色LEDをおく場所の赤LEDを剥がしたので、そこに黄色LEDをハメていきます。
この辺は簡単。いつもどおり。プラスとマイナスを間違えないようにするくらいです。

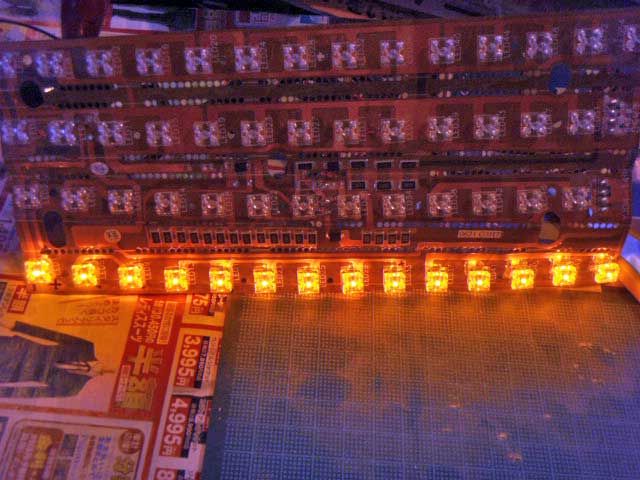

はい　できました。



でもこの時点ではまだウインカーの線に電圧かければ隣の赤LEDも点灯します。



なので、これから基板を切る作業に入ります。

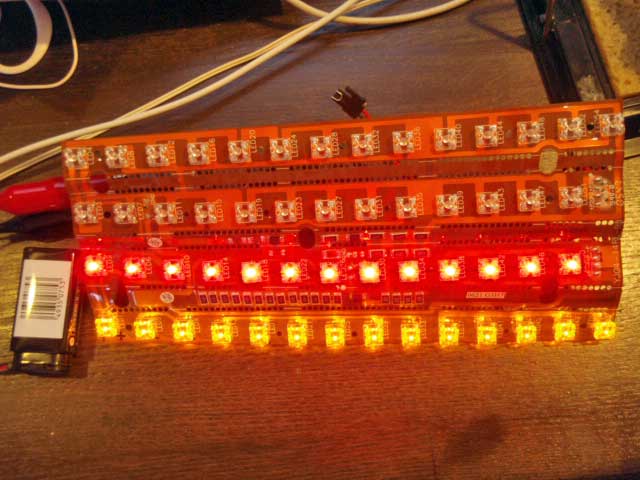

必要条件は、ウインカー線に電圧がかかると、外側１列（黄色のとこ）だけ電流が流れて、２列目には流れないこと。スモール線に電圧が掛かっても外側２列には電流が流れないこと。

マイナス側を切ると都合悪いので、プラス側を切ってどーにかしないとイケません。

基板を眺めて目で追って、これが抵抗だろ？　これがダイオードだろ？　ここでスモール用に抵抗かけてるんだろ？　みたいなレベルですから大変です。

さて、基本的な設計図？　が完成したところで、ふと疑問が。
わりとほかのクルマって、テールランプが一番外側じゃない？？
このデカいクルマの端っこが光ってなくて困らない？？　と。



今は、赤と黄色で２色点灯するLEDもあるし、テールで赤、ウインカーで黄色にしてもいいよぅな...
ん〜　回路組むのがめんどくさぃ〜

改めていろんなクルマを眺めてみますと、必ずしもテールランプが一番外側で光ってることもないみたい　と判りましたし、クルマがデカいのは判るかとゆことで、もう考えないことにしました。

となると早速使わない赤LEDを剥がしていきます

さて続きです。

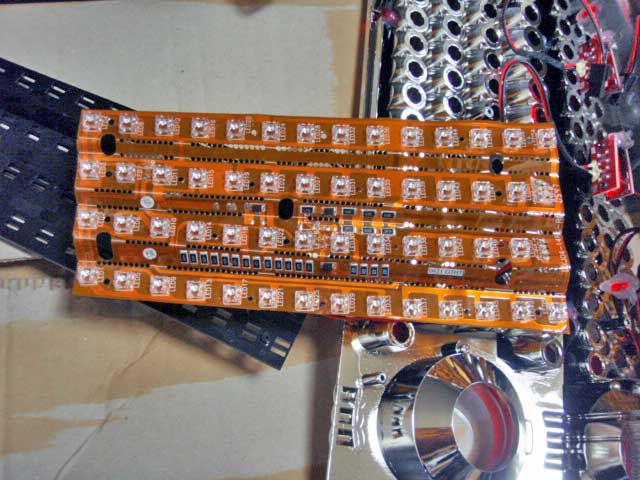

殻割りして基板が出て来ましたけど、これからどうするか。
ん〜〜〜

まずは配線を確認するか。

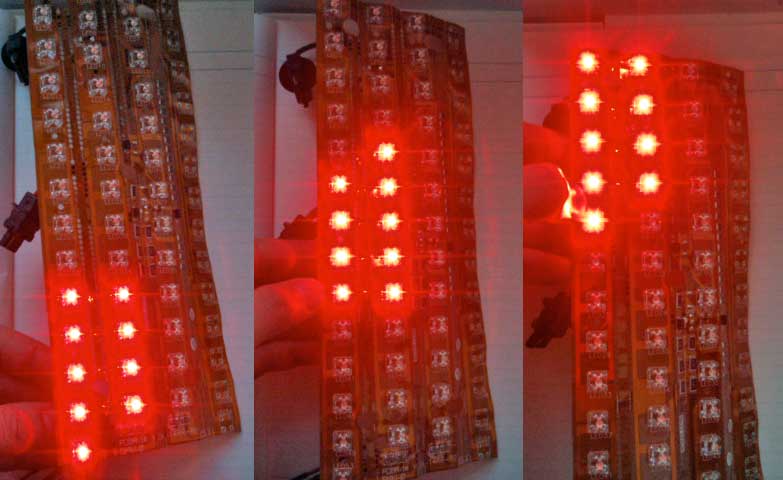

裏側のあちこちに電池の＋、ーをあててると、内側２列（ストップで点灯するほう）は３つのグループに分かれてました。


そして外側の２列（ウインカーで点滅するほう）は...

先週末、遅い夏休みを兼ねて、平湯キャンプ場へ行ってのんびりしてきました。
金沢では３４℃を超える日でしたが平湯は３０℃なく、木陰は心地よい風が吹いて、静かに鳥の声と水の音が響く別世界でした。



チェックインが朝８時からと早く、夏休み期間中はかなりの競争率だったんでしょうが、９月に入るとけっこう空いていて、朝１１時到着で、前日からの延泊組が点在しているくらいでした。

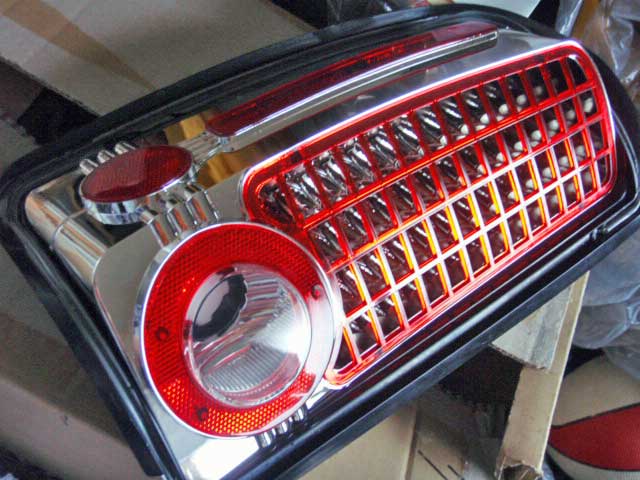

透明カバーの端をパキパキ割りながらもなんとか殻割りして、カバーを取り外したところがこちら。
おぉっ　触っていいんだ!?　てゆ素直な喜びがありました。

あとはそれぞれのパーツがネジ止めされてるだけなので簡単です。

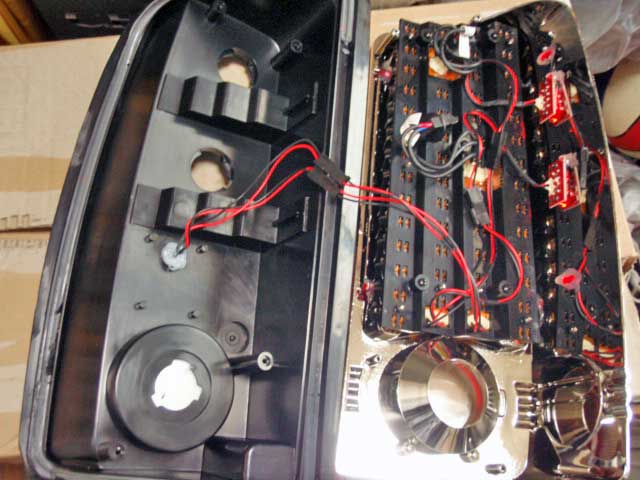

黒いベース部分からメッキ部分を取り外したところ。
メッキ部分に、LEDが載った部品が取付けてあります。
