テールランプのLED打ち替えの5
黄色LEDをおく場所の赤LEDを剥がしたので、そこに黄色LEDをハメていきます。
この辺は簡単。いつもどおり。プラスとマイナスを間違えないようにするくらいです。

はい できました。



でもこの時点ではまだウインカーの線に電圧かければ隣の赤LEDも点灯します。



なので、これから基板を切る作業に入ります。
必要条件は、ウインカー線に電圧がかかると、外側1列(黄色のとこ)だけ電流が流れて、2列目には流れないこと。スモール線に電圧が掛かっても外側2列には電流が流れないこと。

マイナス側を切ると都合悪いので、プラス側を切ってどーにかしないとイケません。

基板を眺めて目で追って、これが抵抗だろ? これがダイオードだろ? ここでスモール用に抵抗かけてるんだろ? みたいなレベルですから大変です。

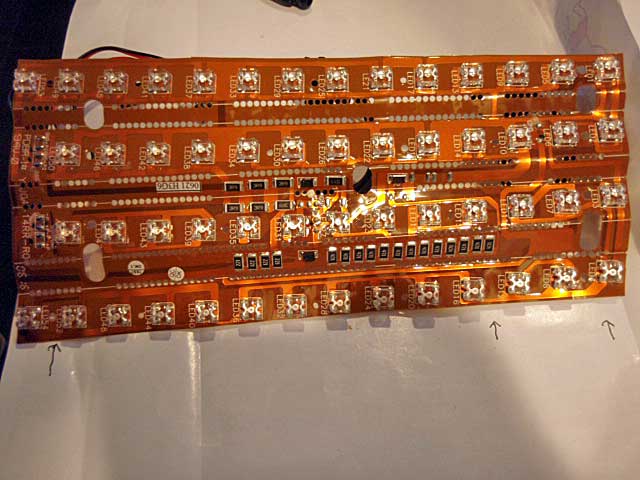

たっぷり試行錯誤した結果、今見てもさっぱり思い出せませんが、この矢印の延長線上のどこかで、基板をプチッ、プチッと切りました。



基板の裏と表で別々に電流が流れるようになってたので、裏表合わせて切ってもいいところを探します。
間違えるとまた繋ぐの大変だし、そりゃドキドキします。

拡大図がコレ。



カッターで穴を開けて、このあと、念のためボンドを垂らして絶縁しておきました。

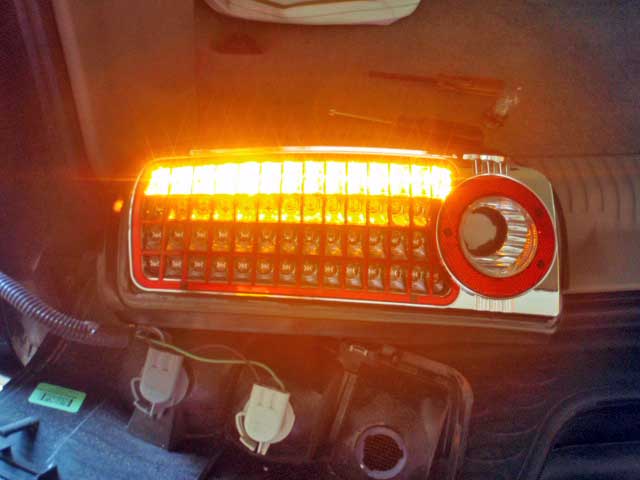

嬉しくなって、早速カバー被せて実車で実験

ををーーっ
点きましたっ



ちょっと隣の点灯しない列に光が漏れてるのが気になりますが、無事点灯〜


拍手
